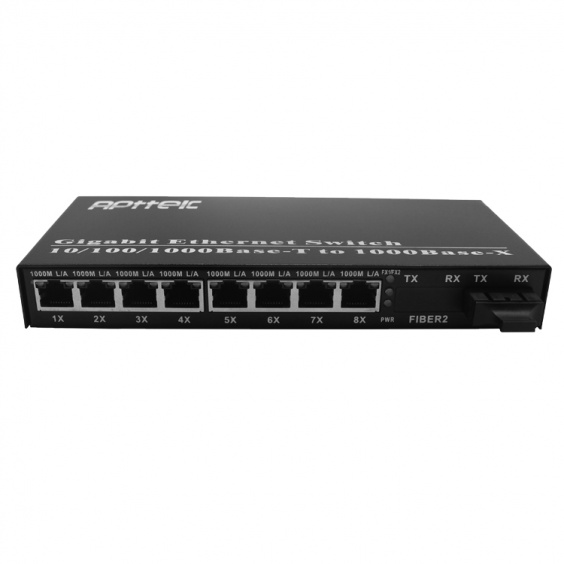

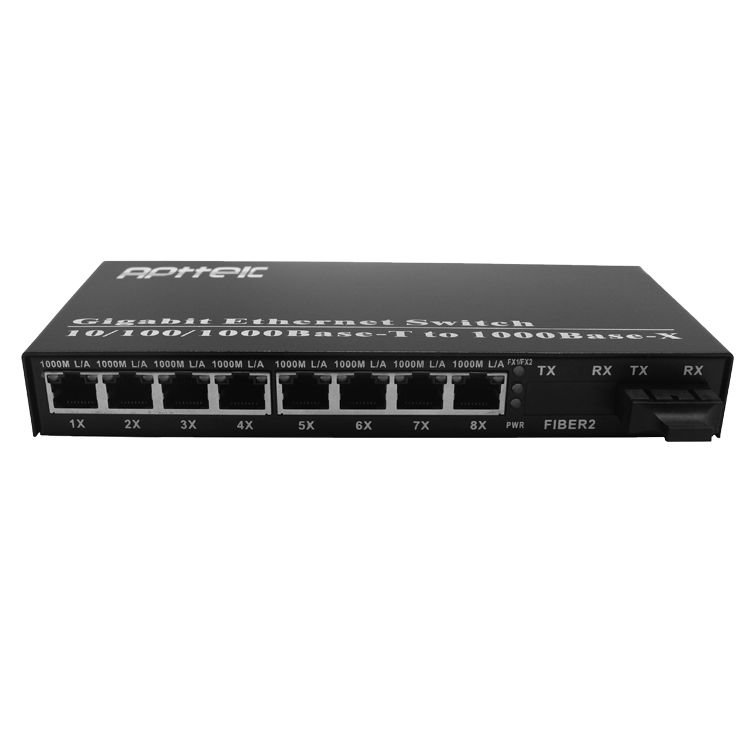

該產品提供1個1000Base SFP/1X9光纖接口，LC或SC接頭，單模/多模、單纖/雙纖可選，單模型號標配20KM光纖傳輸距離，也提供40KM/60KM/80KM及最遠120KM光纖傳輸距離可選；同時提供8個10/100/1000Base-T(X) RJ45電口，支持10Mbps、100Mbps、和1000、全雙工/半雙工和MDI/MDIX極性自適應；該產品采用高性能網絡交換芯片，所有端口均支持無阻塞、全線速數據包轉發；

該產品采用鐵殼，美觀且結實耐用，達到IP30防護等級，工作溫度-20°C-70°C；并且產品的平均無故障工作時間達到50 000小時以上

△ 遵循標準IEEE 802.3, IEEE 802.3u, IEEE 802.3Z；

△ 支持IEEE 802.3x流量控制功能；

△ 網口接入速率10/100/1000M，全/半雙工自適應；

△ 超低延時數據傳輸，對網絡協議完全透明；

△ 支持9216 Bytes長數據包；

△ 50/125um或62.5/125um多模光纖連接傳輸距離達2km

△ 9/125um單模光纖連接傳輸距離最大可達120km

△ 提供一個SFP/FC/SC插口式，可自由選擇SFP/FC/SC模塊來實現單/多模及不同傳輸距離；

△ 支持熱插拔，即插即用；

△ 具有10個LED指示燈，動態反饋鏈路連接狀態及故障監測；

△ 平均無故障工作時間>5年

△ 內置4K MAC地址表

△ 端口總帶寬：18Gbps，包轉發線速率：13.392Mbps；

△ 寬電壓輸入：DC 5—12V；

項目		規格/條件
1	產品型號	APT-2008G1G-S
2	符合標準	IEEE802.3u,10/100/1000Base-T,1000Base-SX/LX, IEEE802.3z/ab,IEEE802.3x
	網絡接口	8個10M/100M/1000M RJ45端口
3	流量控制	暫停幀與背壓控制
4	傳輸速率	10M/100M/1000M自適應
5	傳輸模式	全雙工和半雙工（自動協商）
6	轉換方式	全線速轉發
7	MAC地址表	4K
8	數據包長度	9128Bytes
10	誤碼率	<1/1000000000
11	MTBF	5萬小時
12	系統電源	DC5V 1A
13	功耗	<3W
14	接口	電氣口：RJ45 ，光纖口：SC/FC或SFP
15	雙絞線	超5類，6類
16	多模光纖	50/125，62.5/125um
17	單模光纖	8/125，8.3/125，9/125um
18	波長	850nm/1310nm/1550nm
19	傳輸距離
	1）雙纖多模	550m
	2）雙纖單模	20/40/60/80/100/120Km
	3）單纖單模	20/40/60/80Km
	4）五類雙絞線	100m
20	工作溫度	-20°C~70°C
21	存儲溫度	-40~85℃
22	濕度	5%~90% 無凝結
23	體積	1537529mm （長寬高）（臺式）

產品名稱	產品型號	描述
百兆1光4電	APT-10041F-S	1個155M 光口，4個10/100M LAN 口，SC/ST/FC接口可選，單/多模、單/雙纖可選，2/20/40/60/100KM傳輸距離可選
千兆2光4電	APT-2004G2G-S	2個1.25G 光口，4個10/100/1000M LAN 口，SC/LC/FC接口可選，單/多模、單/雙纖可選，2/20/40/60/100KM傳輸距離可選
千兆1光8電	APT-2008G1G-S	1個1.25G 光口，8個10/100/1000M LAN 口，SC/LC/FC接口可選，單/多模、單/雙纖可選，2/20/40/60/100KM傳輸距離可選
千兆2光8電	APT-2008G2G-S	2個1.25G 光口，8個10/100/1000M LAN 口，SC/LC/FC接口可選，單/多模、單/雙纖可選，2/20/40/60/100KM傳輸距離可選

安裝和初始化

1.將光纖跳線或尾纖從同一對光纖兩端的光纖終端盒分別連接到遠端交換機的FIBER口。

注意：如果是雙纖交換機，要將對方設備的發送端（TX）連到交換機的接收端（RX），將對方設備的接收端（RX）連到交換機的發送端（TX）；

2.將網絡雙絞線從網絡設備連接到單纖交換機的LAN接口，本交換機電口能自適應直通線或交叉線。

3.如果是外置電源式將電源適配器的DC插頭接到交換機的DC插座上，電源內置式將電源線將電源線插到收發器后電源坐上，將電源適配器的AC插頭插入AC插座。

4.此時交換機的TP指示燈亮起自檢，自檢完成后，POWER燈亮，其他燈將根據光纖收發器所檢測到與之對接網絡設備的狀態來決定收發器的工作狀態, 指示燈將顯示此時收發器的工作狀態。

光纖接口標準配置為單模FC接口，多模ST接口，應根據具體光纖接口配置相應的光纖連接線，如有其他問題，請速與我公司聯系。

簡單故障排查

光纖若不能正常工作，可參照交換機后面板指示燈進行簡單故障排查。

故障現象

可能原因

檢查

解決方式

PWR燈不亮

1.電源適配器壞

2.電源未接通

1.電源端口有無電壓

2.電源開關是否已打開

1.若無電壓檢修電源適配器

2.打開電源開關

xX

燈不亮

1.LAN口雙絞線未接好

2.網線打制錯誤

3.與網絡設備速率不匹配

4.網絡設備未正常工作

1.網線連接是否可靠

2.網線線序是否有錯誤

3.收纖收發器速率設置

4.網絡設備是否已開啟

1.重新連接雙絞線

2.重新接網線水晶頭

3.調整光纖收發器電口速率

4.開啟與之相連和網絡設備

FX

燈不亮

1.光纖未連接上

2.光纖類型不符

3.光纖截面太臟

4.雙纖TX/RX連接錯誤

5.光纖斷路或異常衰減

1.光纖連接是否可靠

2.光纖型號

3.光纖截面

4.光纖口TX/RX連接

5.光纖是否損壞或嚴重變形

1.重新連接光纖

2.更換合適的光纖

3.清潔或更換光纖

4.遠端TX連本端RX,RX連TX

5.更換光纖
