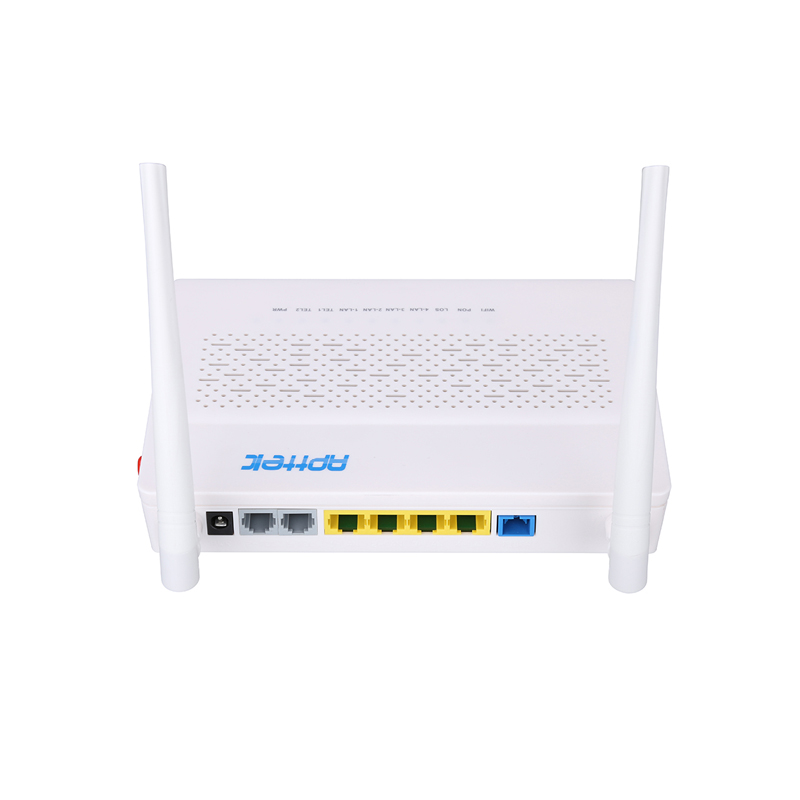

    AP3434GE2 ONU產品為PON系列產品中的終端設備，遵循IEEE802.3ah標準，同時滿足《中國電信XPON設備p技術要求V2.1、V3.0》，產品基于成熟穩定、高性價比的千兆EPON技術，具有高可靠性、易管理、配置靈活和良好的服務質量保證（QoS）；
      同時，AP3434GE2采用MTK MT7603EN方案，實現WIFI4功能，采用MTK MT7612EN方案，實現WIFI5功能，且提供WEB界面，簡化WIFI配置，方便用戶連接外網；外置全向具有5DBi增益的天線，WIFI4 300Mbps無線速率，WIFI5 866Mbps無線速率；

    另外，AP3434GE2支持兩路語音，方便電話接入語音網絡；
     XPON擁有G/E PON互轉功能，通過純軟件實現

△ 符合 ITU-T G.984.1/2/3/4 標準和 G.987.3 協議的 GPON 節能

△ 支持上行 1.244Gbit/s 的速率，下行 2.488Gbit/s 的速率
△ 支持雙向 FEC，支持 RS（255，239）的 FEC 編解碼

△ 支持 32 個 TCONT，256 個 GEMPORT

△ 支持 G.984 標準的 AES128 加解密功能

△ 支持 SBA 和 DBA 的帶寬分配

△ 支持符合 G.984 標準的 PLOAM、嵌入式 OAM 和 OMCI 的處理

△ 支持 Dying-Gasp 的檢測和上報

△ 支持同步以太網功能

△ 與其他廠家 OLT 良好互通，如華為,ZTE 等

△ 4 個自適應 LAN 端口：4*千兆LAN

△ 支持流氓 ONU 檢測

△ 支持 VLAN 劃分

△ 運行模式：SFU或者 HGU

△ 支持 IEEE 802.11b/g/n 和 IEEE 802.11ac 模式

△ 支持一路 CATV 電視信號；

△ 支持兩路電話語音，可選擇協議類型：SIP,H.248

技術參數	描述
PON 接口	1 個 XPON 接口，SC 單模單纖,帶 PWDM，反射波長：1310&1490nm，投射波長：1550nm PON 發射波長：1310nm，PON 接受波長：1490nm， CATV 接受波長 1550nm PON 發送 1.244Gbit/s 的速率，PON 接收 2.488Gbit/s 的速率光接口類型：SC/UPC 或者 SC/APC 發光功率：0~4 dBm 接收靈敏度：-28 dBm 安全性: ONU 認證機制
下行數據接口	4 個自適應 LAN 以太網口，RJ45 電口 1 路 CATV 射頻，F(xiàn) 頭公制或者英制；
指示燈	11 個 LED，參考六、LED 指示燈定義
電源接口	輸入＋12V 1A，類型：DC0005 直徑 2.1MM
功耗	≤4W
工作環境	工作溫度：-5～+55℃，工作濕度：10～85%（非凝結）
存儲環境	存儲溫度：-30～+60℃，存儲濕度：10～90%（非凝結）
尺寸	18512532mm（主機）
重量	0.5Kg（主機）

WIFI 射頻特性：

技術特征	描述
天線	2T2R 模式；外置天線，5DBI 增益
速率	WIFI4 300Mbps 無線速率，WIFI5 866Mbps 無線速率通道數：WIFI4 13 個；WIFI5 12 個；
加密方式	WFA、WPA、WPA2、WAPI
發送功率	WiFi4 17dBm；WiFi5 19dBm；
接收靈敏度	WiFi4 -59dBm@通道 11，MCS7; WiFi4 -50dBm@通道 155，AC80;
WPS 功能	支持

VOIP 技術特征：

技術特征	描述
電壓，電流監控	產品持續監控 TIP、RING 線路供電電壓和電流，以提供過壓過流保護；
功率監控和失效檢測	產品具有過功率保護及產品失效檢測
過溫保護	如果產品結溫高于臨界結溫，產品會自動斷電；
默認配置	語音協議：SIP；媒體流編碼：G722,G729,,G711A,G711U, 傳真：禁用；

CATV 技術特征：

技術特征	描述
RF 頻寬范圍	40MHz ~ 1000MHz；
RF 輸出電平	電平可調，默認：大于 75DBuV @ 155MHz
AGC 功能	產品支持，調控精度：士 1DB
平坦度	小于士 1.5BD
光反射損耗	大于 45DB
RF 輸出反射損耗	大于 14DB
RF 輸出阻抗	75 歐姆
MER	大于 33DB @ 251MHz
載噪比 C/N	大于 43DB
C/CSO	大于 54DB
C/CTB	大于 54DB

機型	類別	型號	型號后綴
ONU:4LAN +WIFI+VOIP	Xpon onu	AP3434GE2	4GE-2WIFI+2VOIP
ONU:4LAN +WIFI+CATV+VOIP	Gpon onu	AP24234GDE2	4GE-2WIFI-CATV+2VOIP
ONU:4LAN +WIFI+CATV+VOIP	epon onu	AP14234GDE2	4GE-2WIFI-CATV+2VOIP

LED 指示燈定義

符號

顏色

含義

PWR

綠

亮指示電源已接通滅指示電源未接通

PON

綠

亮指示 PON 口鏈路連接正確滅指示 PON 口鏈路連接故障

LOS

紅

閃爍 PON 口未連接；

滅 PON 口檢測到光輸入；

LAN

綠

亮指示 LAN 口雙絞線鏈路連接正確滅指示 LAN 口雙絞線鏈路連接故障

WAN

綠

亮指示連接到公網 滅指示未連接到公網

WIFI

綠

亮指示 WIFI 功能已啟動滅指示 WIFI 功能關閉

CATV

綠,黃

綠燈亮指示輸入光功率正常黃燈亮指示輸入光功率低，閃爍指示光功率高

TEL

綠

亮指示 POTS 口注冊正確滅指示 POTS 口注冊失敗

故障現象

可能原因

檢查

解決方式

PWR燈不亮

1.電源適配器壞

2.電源接通

1.電源端口有無電壓

2.電源開關是否已打開

1.若無電壓檢修電源適配器

2.打開電源開關

LAN 燈不亮

1.LAN口雙絞線未接好

2.網線打制錯誤

3.對端網絡設備工作異常

1.網線連接是否可靠

2.網線線序是否有錯誤

3.對端網絡設備是否已開啟

1.重新連接雙絞線

2.重新接網線水晶頭

3.開啟與之相連的網絡設備

PON 燈不亮

1.光纖未連接上

2.光纖類型不符

3.光纖截面太臟

4.光纖斷路或異常衰減

1.光纖連接是否可靠

2.光纖型號

3.光纖截面

4.光纖是否損壞或嚴重變形

1.重新連接光纖

2.更換合適的光纖

3.清潔或更換光纖

4.更換光纖

POTS 燈滅

1.語音注冊失敗

1.語音服務器 IP 地址

2.網關的域名 IP 地址

1.配置正確的 IP 地址
